直流屏在廣播電視的供配電體系中的重要性

本文首要分析于直流屏在廣播電視供配電體系中的重要性，并對其日常檢修維護方法做簡要總結安穩直流屏運轉效果。

廣播電視的體系運轉過程中，對信號傳輸的繼續性要求很高，相應的也給供配電體系運轉安穩提出極高要求。受復雜因素的影響，以往廣電工作中常出現的斷電而引發傳播中止問題，因此毛病的掃除必須在夜間進行。用直流屏電源在產生以上問題后仍可對廣電體系正常供電，確保信號傳輸活動繼續性。

直流屏在廣播電視供配電體系中的重要性

直流屏結構特點

常規直流屏首要由溝通配電模塊、充電模塊、配電監控模塊、降壓硅鏈等零件構成。如圖1為典型的直流屏結構體系。

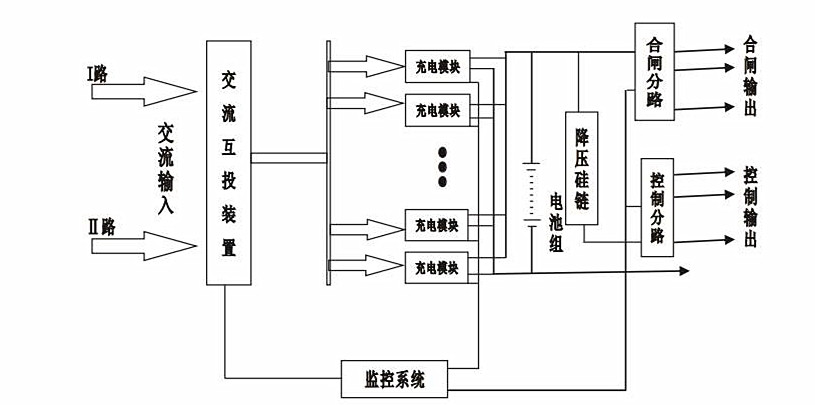

1 直流屏的結構體系

其間，溝通配電模塊從低壓配電柜處接入市電，使用雙電源自動切換開關完結主、備用電源之間的切換后向充電模塊供給溝通電。廣播電視供配電體系直流屏中的充電模塊一般由多個充電模塊并聯組成，通過降壓、整流，將220V市電轉化成體系預設幅值的直流電壓，具體幅值可根據供配電體系特色靈敏選擇。

配電監控模塊的構成相對復雜些，由監控單元或監控電路構成，在體系內添加監控模塊，可實時收集母線體系絕緣性以及電池溫度、電壓、電流等信號，了解直流屏的運轉狀況[1]。監控單元作為該模塊首要中心，收集到的悉數信號均需于此完結處理核算及剖析，結合剖析成果得出指令反應，便利對體系運轉狀況參數做針對的調整。此外監控模塊還供給人機的交互功用，合作液晶觸摸屏，辦理人員可直接展開信息調取或參數設置。

降壓硅鏈的首要作用為操控母線體系鏈路電壓。

2直流屏運轉原理

直流屏運轉進程簡化為充放電的循環。當蓄電池電量充足時處于浮充狀況，由充電模塊向開關柜操控母線體系跟合閘母線體系等設備供給小電流。若產生斷電現象，封閉充電模塊，由蓄電池向負載供給電能，確保斷電后，高壓開關柜等設備仍可正常運轉一段時間，為毛病掃除爭取最大的時間差，防止出現傳播信號中止的情況。當電路康復正常充電模塊則重新啟動，向母線體系等設備持續供給小電流，并對蓄電池充電，充溢后切換成浮充狀況。

因電網供電中止或供配電體系毛病而產生斷電后，直流屏仍可供給安穩的電源，并將有關毛病信息傳輸至中央操控中心，并進行聲光報警，提示辦理人員第一時間重視毛病信息以便在最短時間內進行毛病檢修，康復體系的正常供電。
